ミニクーパー クラブマン BMW MINI R55 ビルトイン ナビ取付 grab cars

最終更新: 2019年2月9日


おはようございます、グラブカーズです☆

BMW MINIに取付されてる外品ナビはオンダッシュといわれる吸盤でダッシュボードの上に取付けるタイプが多いですよね。

オンダッシュは安くてすぐ付けれていいのですが…ややダサいような気が…

せっかくの輸入車、MINIなので今回は見た目重視のビルトインナビを取付けていきたいと思います☆


まず、バックやシートベルトの警告ゴング音を鳴らす為小型スピーカーを取付します。


小型スピーカーはルーフのイルミスイッチハウジングの空きスペースにはめ込みます。

スピーカー用の配線を通す時に一緒にテレビアンテナの配線も通しておくと効率上がりますよ☆

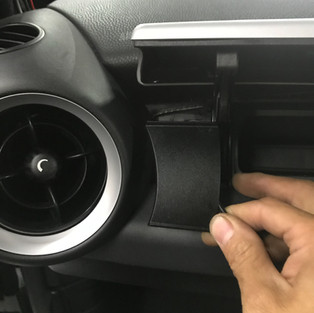

インストルメントパネルを外しメーター、純正デッキ、ハウジングを取り外します。

ここまで外す為のポイント部分を画像アップしておくので参考に‼︎



ここまでくるのに以外と時間がかかるのですがここからがスタートなんです💦

まずメーターと純正デッキを分離させます。

その為にはデッキをバラします。(メーターのタイプにより多少異なる)



純正デッキとメーターは再使用するので注意して分解して下さい〜。

分離できたらハウジングの加工に入ります‼︎

画像のオレンジマーカー部分をカットします☆


画像はないのですが車両側のパネル一部もカットします、それをカットしないとナビが入りません。

加工が終わるとナビに必要な車両情報を結線していきましょう。


助手席キックパネル内の黄色ベースの緑ラインが車速信号です、IG off状態で10Vありました。


これはACCと常時電源、ACCはキーをはめ込むとONになります、容量が少ないのでリレーにて信号を作ります☆

リバースとイルミも結線してるのですが写真残ってませんでした💦

知りたい方はご連絡下さい‼️


純正デッキと車両ハーネスの間にナビのハーネスを入れ込んでいきます‼︎

この画像で気付いた方は流石です、先程分離した純正デッキがすごいところにインストールされてます‼︎ この為にハウジングを加工してました。

ハーネス作業が完了すればあとはナビの取付とパネル類の取付です✨



どうです⁉︎このすっきり感最高じゃないですか☆

やっぱりお洒落な車にはビルトインが似合いますね〜✨

それにしても作業工程多かったので時間もかかる作業でした。 …が、こだわって乗ってるMINIユーザーさん、ビルトインいいですよー☆☆


grabでは、車にこだわりたい方大歓迎ですので是非一度ご連絡下さい☆
